Re-R HYBRID, 멀티 링크와 유니버셜 조인트 메인터넌스

2019년 12월에 하이브리드에 멀티링크를 장착하고 거의 2년이 다 되서야 메인터넌스를 진행했습니다.

메탈 필로우 볼에 몰리브덴 그리스를 칠하고 볼이 풀리 지 않도록 순간접착제를 찍어 놨었으나,

2년 가까이 사용하니 소용이 없었습니다. ^^



리어 서스펜션 유격이 심해서 보니 아래 사진처럼 필로우 볼을 잡아주는 부분이 풀려 나와서 흔들리고 있었던 것.

대표사진 삭제

사진 설명을 입력하세요.



다른 링크 부분의 메탈 필로우 볼들은 괜찮았는데, 진동이 심한 아래 사진의 두 곳은 많이 풀려 있었습니다.

드디어 사두었던 메탈 필로우볼 공구를 써보게 되었습니다. ^^;

대표사진 삭제

사진 설명을 입력하세요.



너클쪽과 마운트쪽 모두 분리하여 저항이 없을 정도에서 꽉 잠궈서 재조립 했습니다.

대표사진 삭제

사진 설명을 입력하세요.





추가로 유니버셜 조인트를 사용하는 센터 샤프트 부분과 드라이브 샤프트를 모두 교체하였습니다.

주행에 별 문제 없어서 털릴 때 까지 계속 사용하려고 했으나,

갈린 철가루로 인해 섀시 중앙부와 리어 너클 부분이 붉어져서 교체를 진행했습니다.



교체용 부품들

(모터 뒤에 있는 20T 베벨기어도 교환할까 해서 같이 구입했는데, 자세히 살펴보니 아직 좀 더 사용할 수 있어 보여서 이번에는 넘어갑니다.)





우선 센터 샤프트를 새 제품으로 교환하면서, 안티 웨어 그리스도 바르고 더스트 부츠도 씌워주었습니다.

드라이브 기어를 잡고 있는 베어링도 교환했습니다.

(하이브리드의 센터샤프트는 일년에 한 두 번은 교체하는 것 같습니다...ㅎㅎㅎ)



교환 후 모습입니다.

샤프트를 드랑브 기어와 고정해주는 핀이 달아나지 않도록 수축튜브로 한 번 더 감싸주고, 더스트 부츠는 순간접착제를 콕 찍어서 고정했습니다.



하지만, 실제로 주행을 해보니 배터리 두팩째에서 더스트 부츠의 넓은쪽이 찢어저벼렸습니다.

그래서 며칠간 안찢어지고 사용하고 있는 지인에게 팁을 받아 수축튜브로 넓은쪽을 한번 더 감쌌습니다.

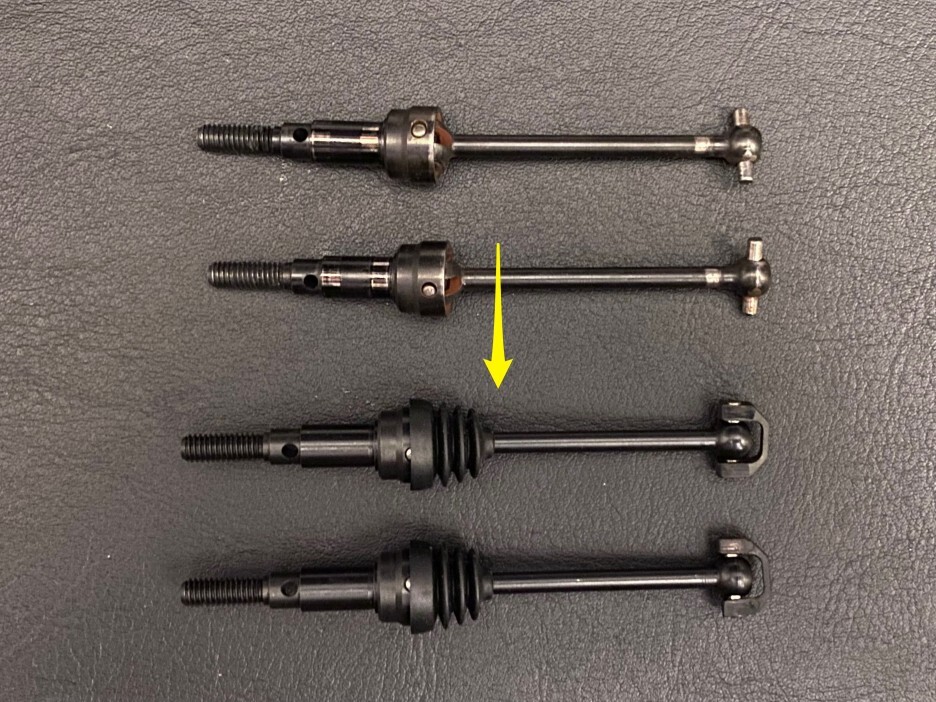

리어 드라이브 샤프트도 새 제품으로 교환하면서 안테 웨어 그리스와 더스트 부츠를 사용하였습니다.

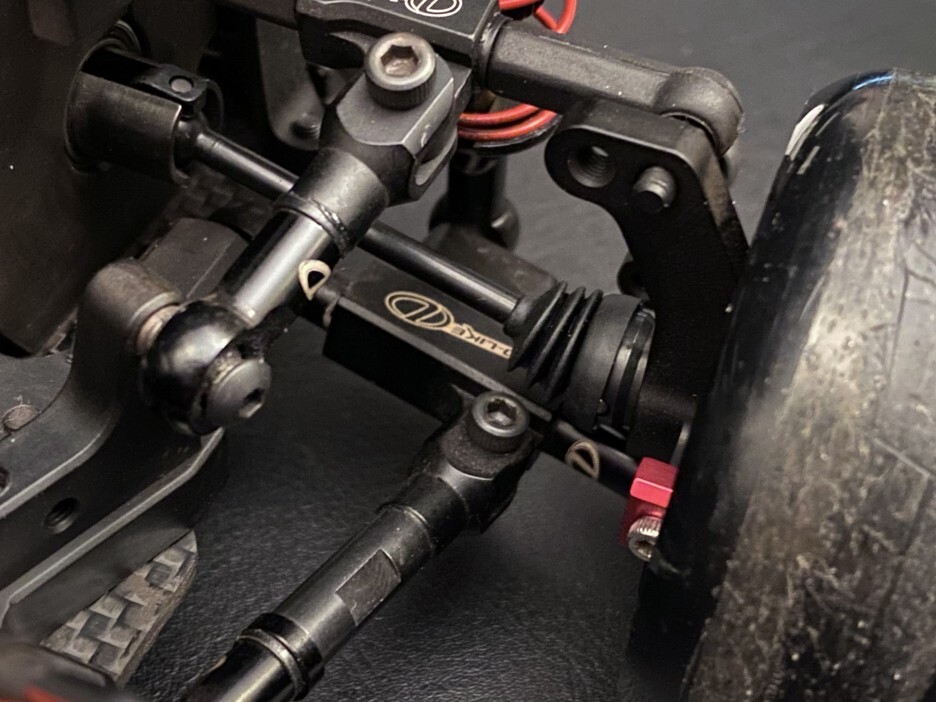

교환 후 모습입니다. 먼지 부츠는 역시 순간접착제를 콕 찍어서 고정했습니다.

다행히 이 드라이브 샤프트에 사용한 더스트 부츠는 3팩의 테스트 주행에서도 찢어지는 문제는 발생하지 않았습니다.







이제부터는 철가루가 안생기도록 바른 그리스가 튀는것을 막기 위해 더스트 부츠를 지속적으로 사용하려고 합니다.
